Ein weiterer Hauptwerk Spieltisch
Hallo zusammen,
wie bereits an anderer Stelle angedroht, möchte ich mit ein paar Bildern und etwas Text die Entstehung meines Spieltisches für die Nutzung mit Hauptwerk vorstellen. Es wird ein (nahezu) kompletter Selbstbau. Daher wird sich die Fertigstellung sicher über ein halbes Jahr hinziehen. Mein primäres Ziel ist zunächst, eine spielbare Basis zu schaffen. Erst nach und nach werden daher der endgültige Korpus und weitere Einbauten folgen.
Begonnen habe ich daher mit dem Klaviaturblock und dem Pedal. Beides besteht aus gut abgelagertem einheimischem Eichenholz. Für die Bearbeitung kann ich leider nicht auf eine umfangreich ausgestattete Werkstatt zurückgreifen. Vorhanden sind lediglich Oberfräse, Stichsäge, Feinsägen, Handhobel, Multimaster und Handbohrgeräte. Eine preiswerte Tischkreissäge wird spätestens für die Kopus-Zuschnitte noch angeschafft.
Pedal
Das Holz für die Pedaltasten habe ich im Format 22*46*770mm und 22*62*230mm schneiden lassen. Die fersen-seitigen Enden der Ganztontasten und die Verrrundung der Oberflächen sind wiederum Handarbeit. Gebaut wird ein 30-töniges, doppelt-geschweiftes Parallelpedal nach BDO-Norm 2000.

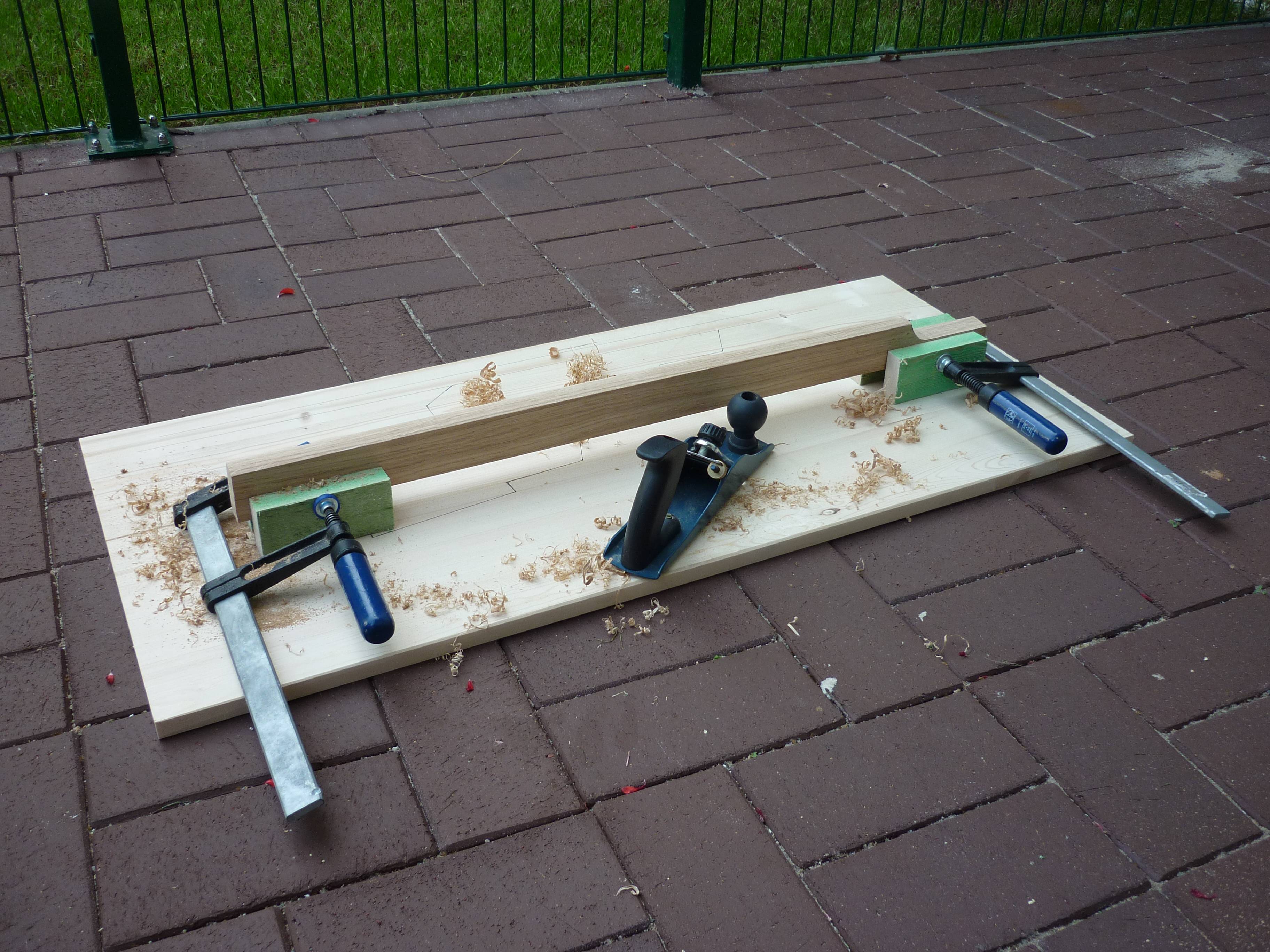

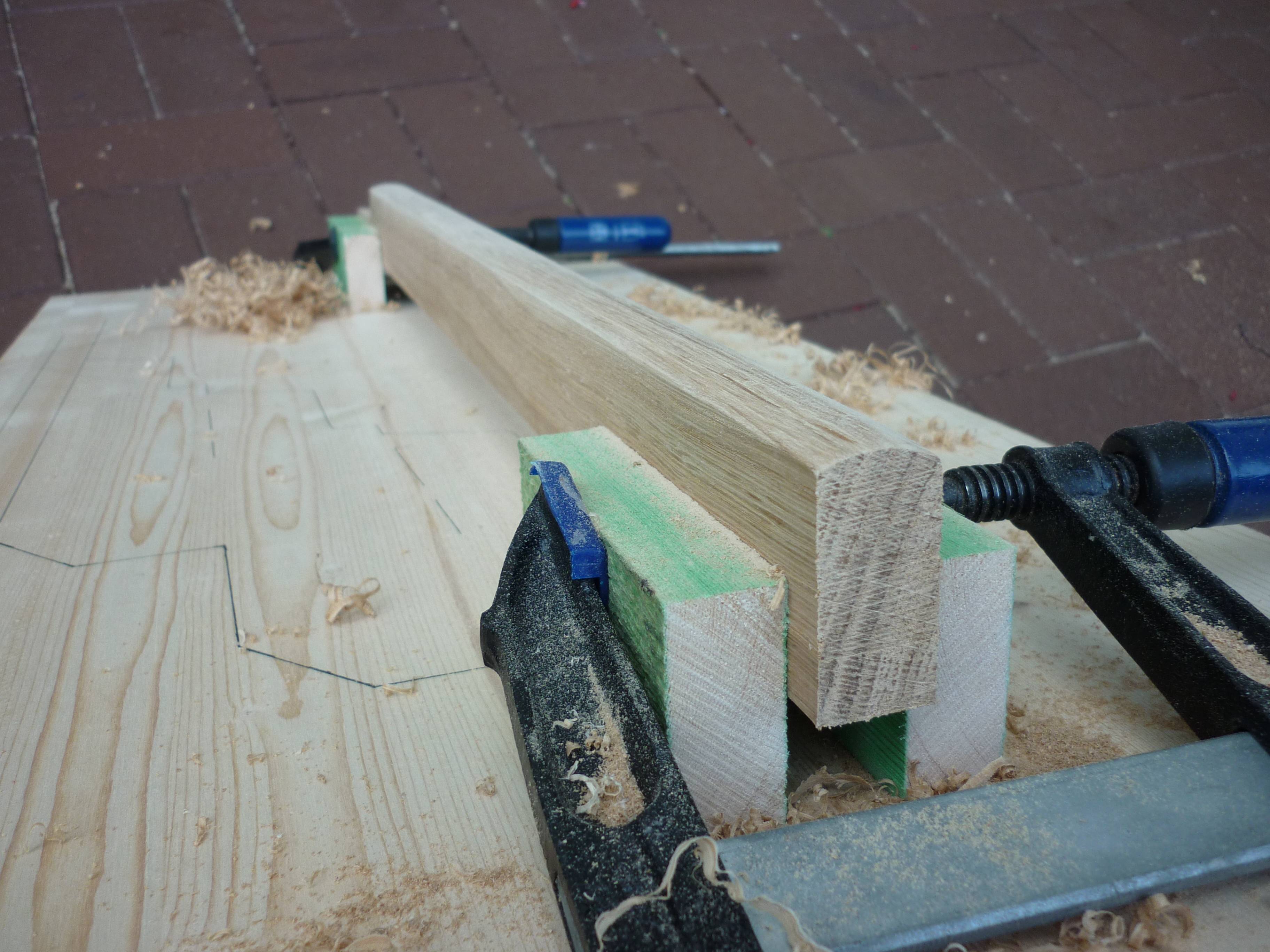

Wo gehobelt wird...
Das Gewicht der Ganztontasten liegt nach der Bearbeitung bei 520g (+/- 10g).

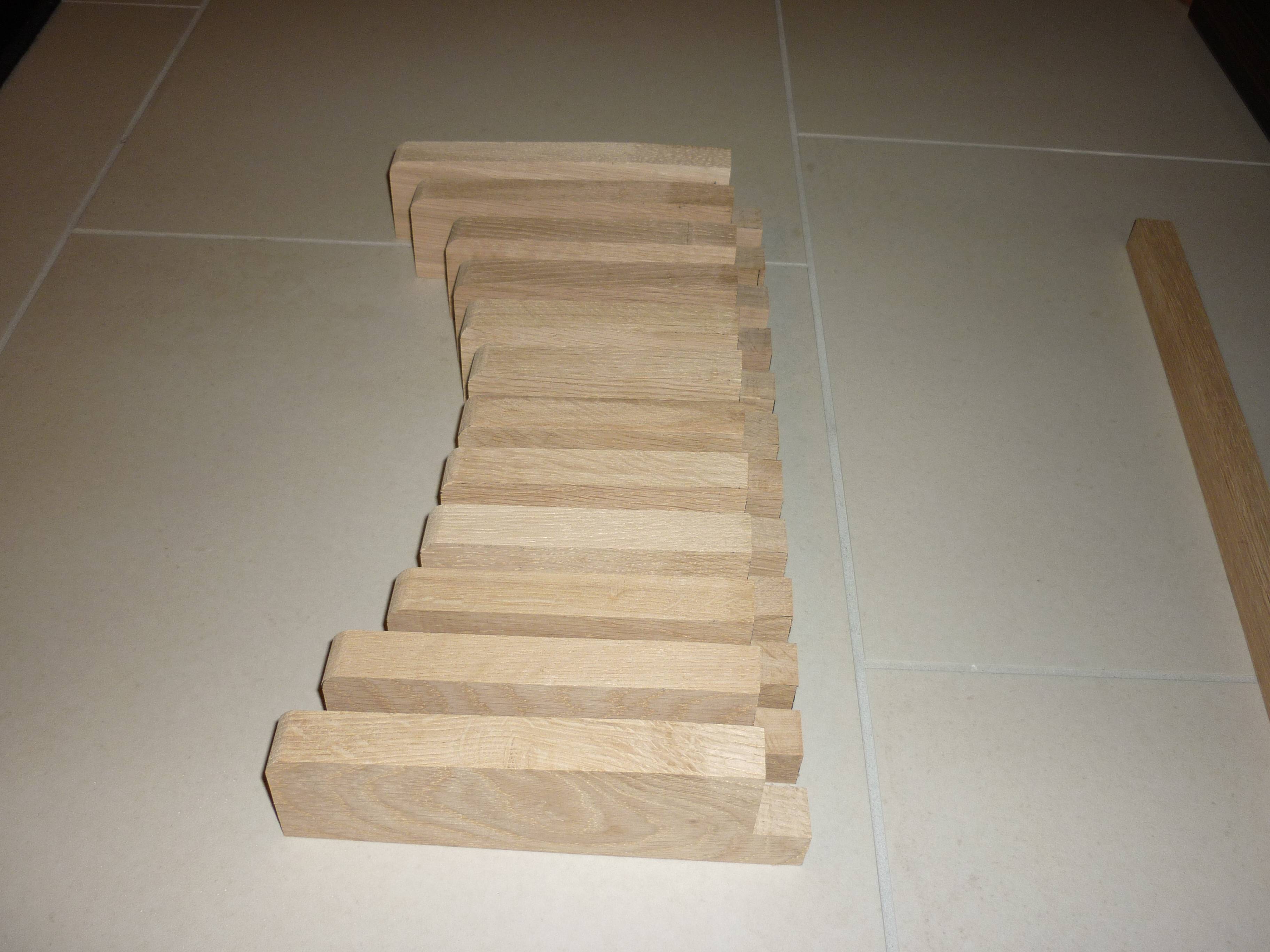

Die Auflagen der Halbtontasten haben ebenfalls bereits Ihre korrekte Länge, jedoch noch nicht die Verrundung auf der Spielfläche.
Ich habe mich dafür entschieden, die Enden der Halbtontasten-Auflagen stärker zu arbeiten, sodass insgesamt die Stärke der Ganztontasten von 46mm erreicht wird und das seitliche Spiel hoffentlich akzeptabel gering ausfällt.
Das Stirnbrett und die Blattfedern sind noch in Arbeit. Die Spiralfedern sind gebogen, Reedkontakte und Magnete (aus dem lokalen Technikmarkt) sind bereits vorhanden. Die Midi-Elektronik inkl. separater Spannungsversorgung wird aus einem alten Keyboard entnommen, weshalb keine separate Diodenmatrix angefertigt werden muss. Wenn es daran weiter vorangeht, werde ich wieder Bilder einstellen.

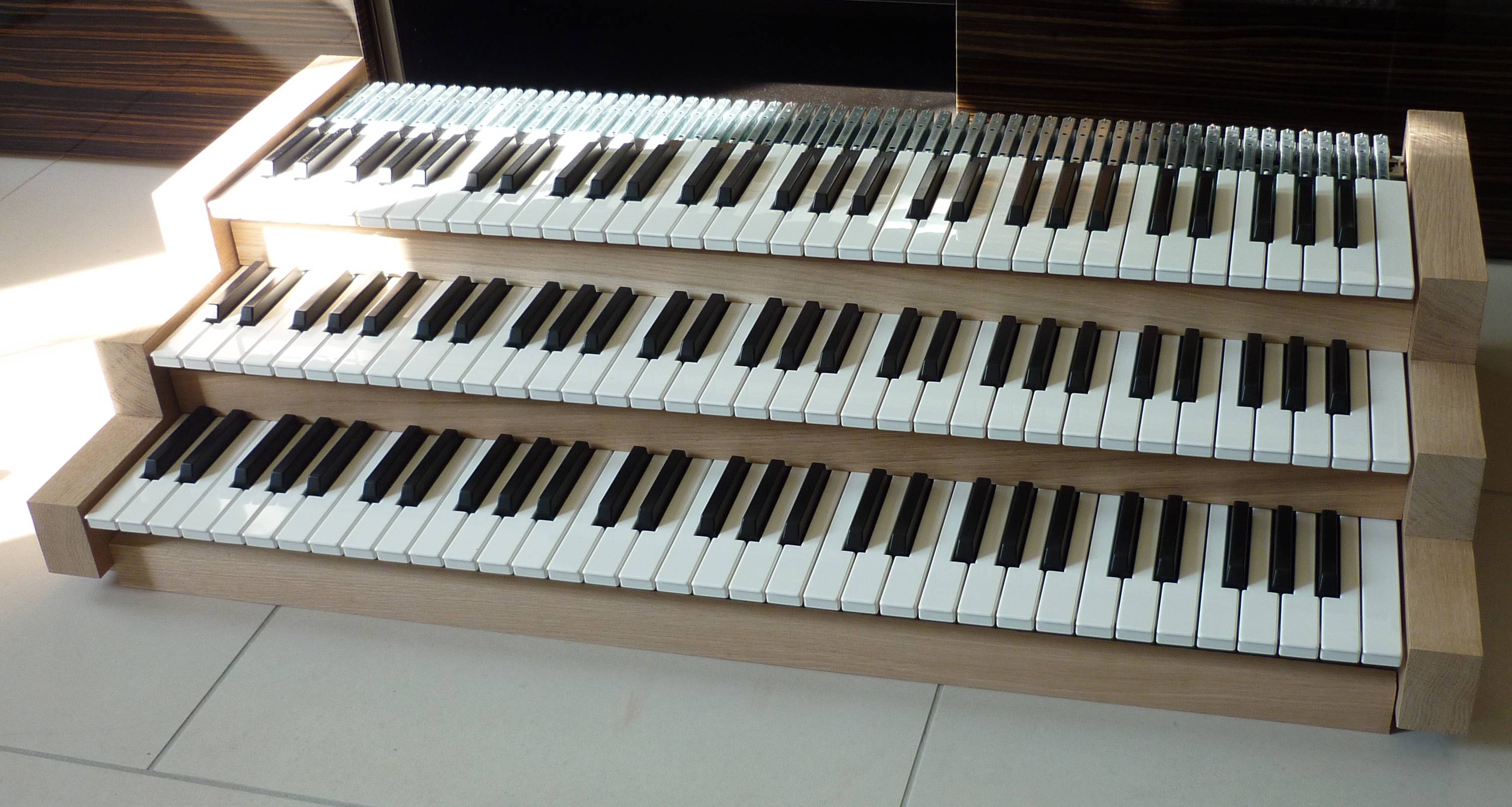

Klaviaturblock
Hier habe ich mich für Klaviaturen vom Typ Fatar 61TP/60LF entschieden und mitsamt der notwendigen Elektronik bei Pausch-e gekauft. Wirklich BDO-konforme Spieltische lassen sich damit im Grunde überhaupt nicht bauen, weil die Vordertasten schon zu lang sind, um einen Tiefenversatz (Vorderkante Man. I/II - Vorderkante Man. II / III) von 100mm einzuhalten.
Nach einigen Passproben gefiel mir ein Vertikalabstand von 60mm am besten. So bleibt einerseits genug Platz für Daumenpistons, andererseits ist das Übergreifen auf benachbarte Manuale noch etwas einfacher als bei 65mm.

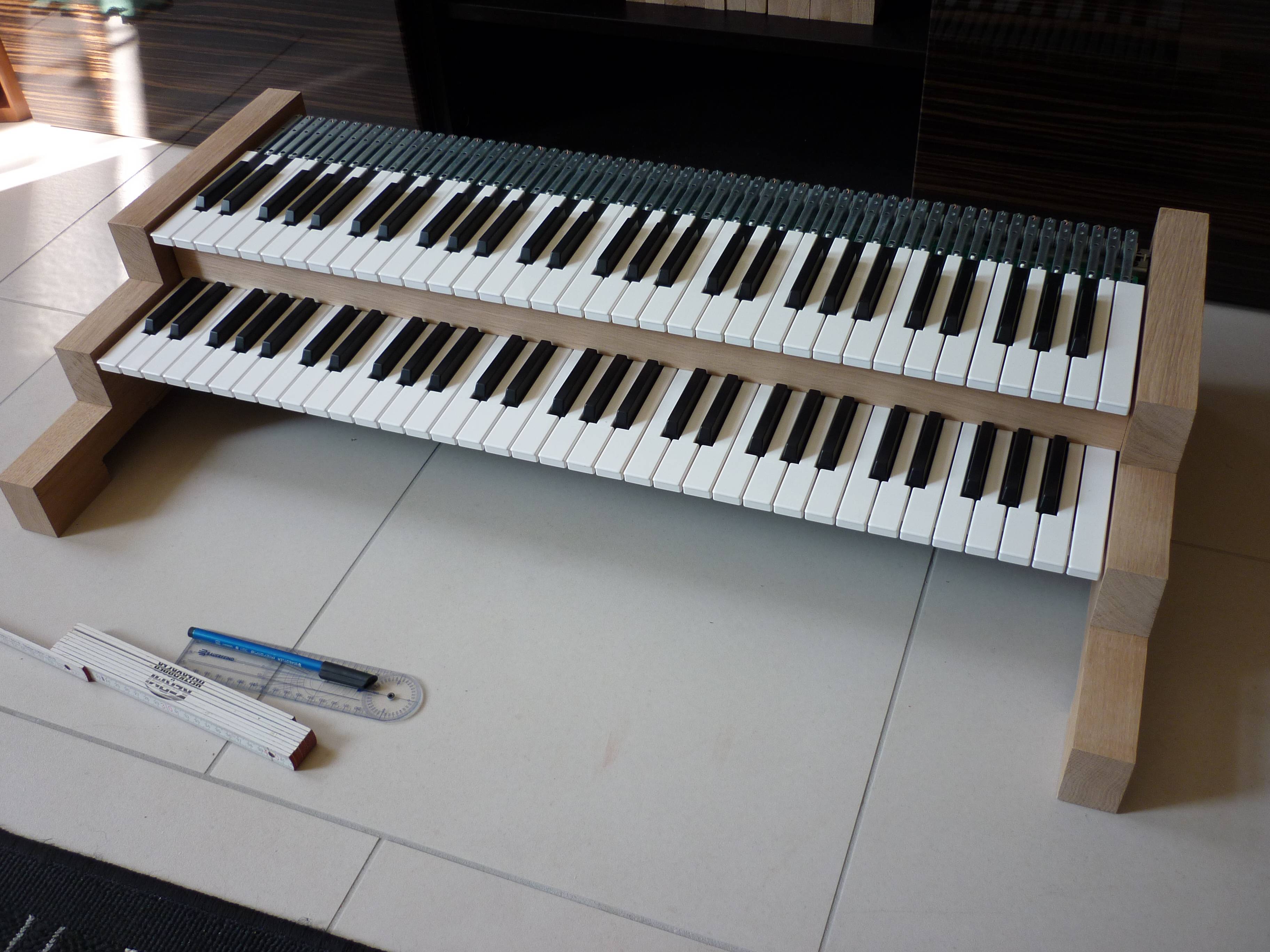

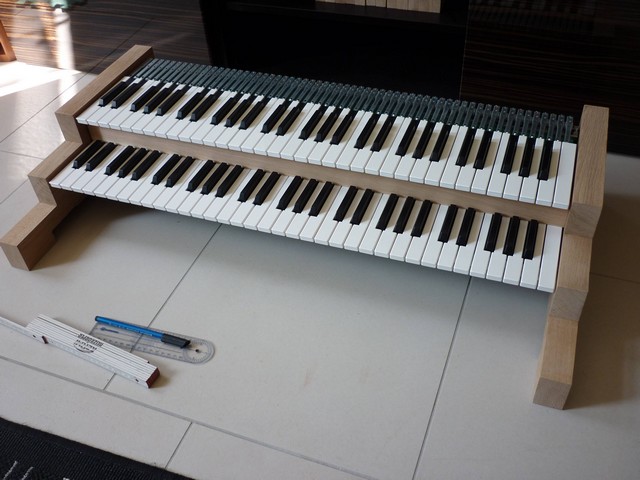

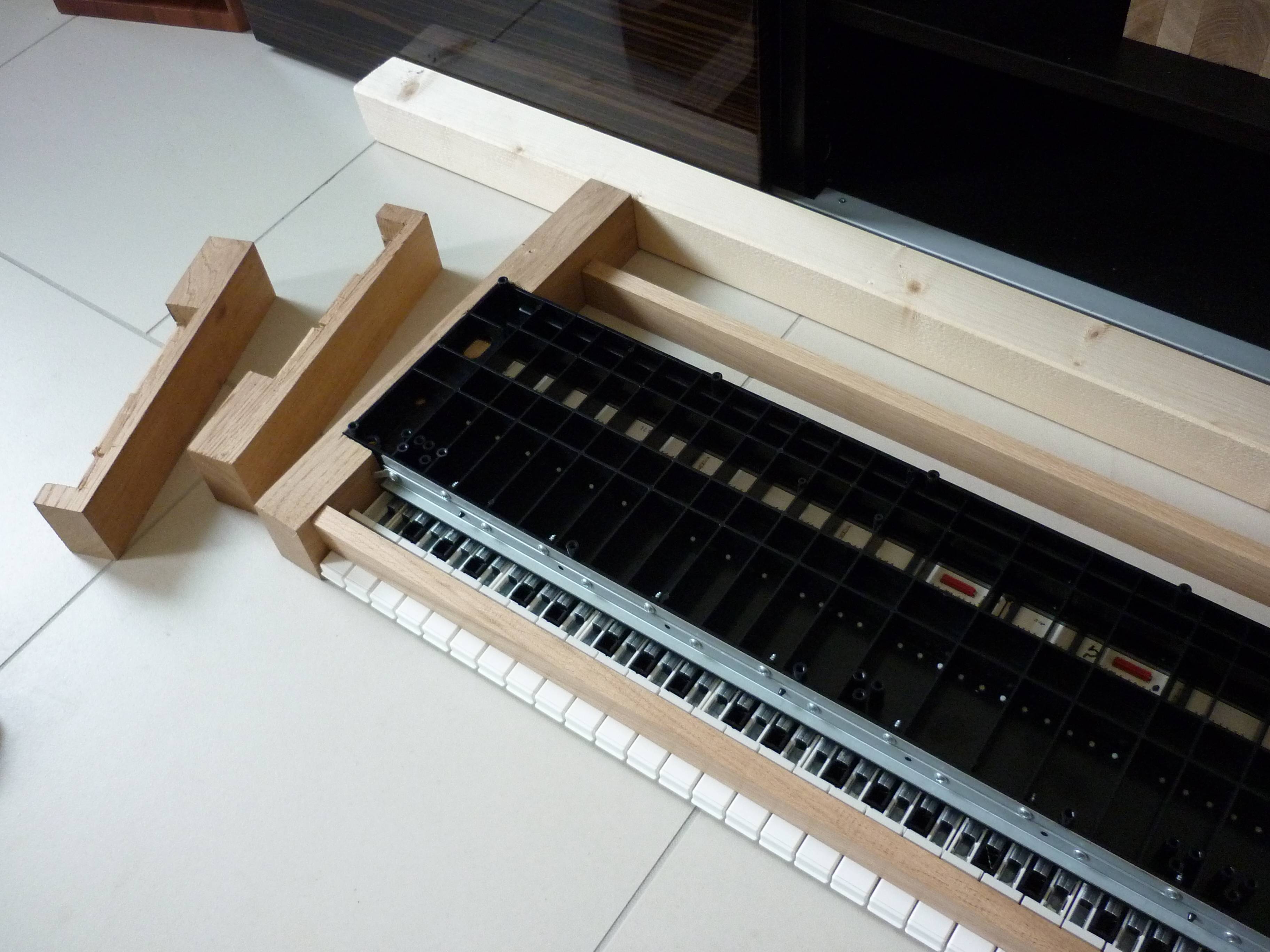

Die Klaviaturbacken bestehen aus Eichenholz-Kanteln von 60mm Höhe und 40mm Stärke in den Längen 270, 380 und 490mm. Logischerweise ergibt sich daraus ein Tiefenversatz von 110mm zwischen den Manualen. Die Vorsatz-/ Setzerleisten sind jeweils 30mm breit, 15mm stark und 840mm lang. Ich habe sie vorerstnoch nicht abgestützt und wegen der besseren Demontierbarkeit mit Metallwinkeln an den Klaviaturbacken befestigt.

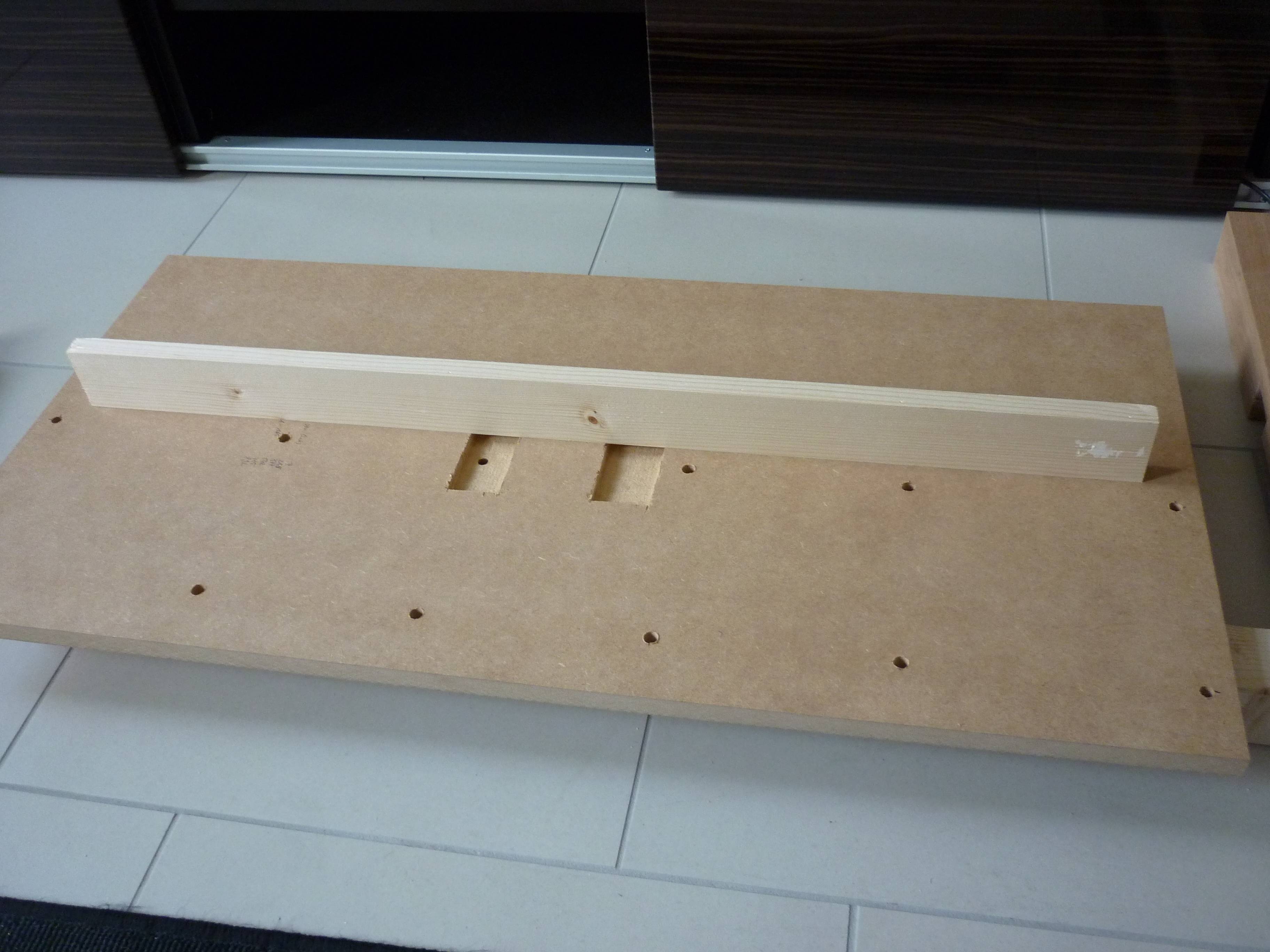

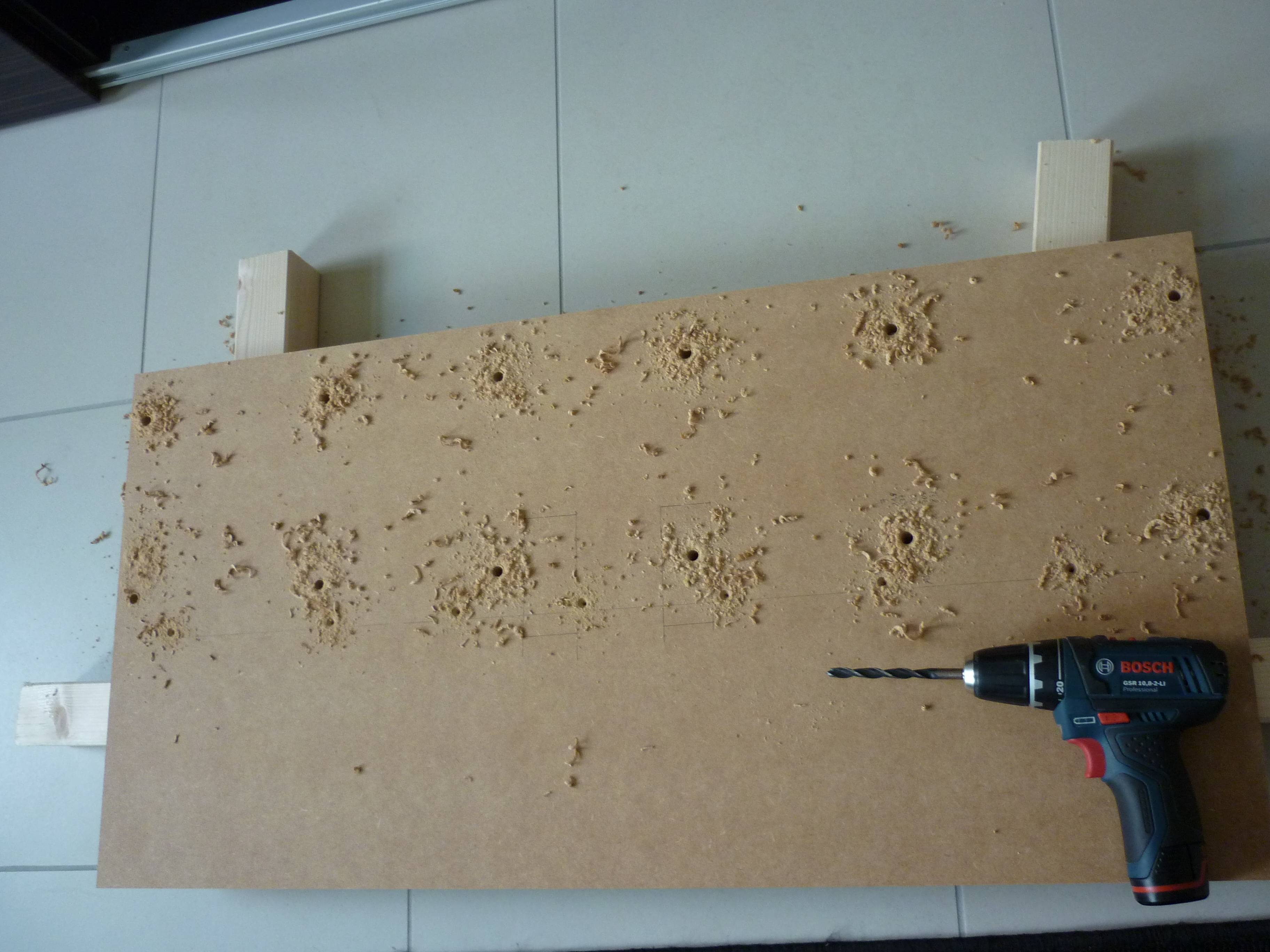

Um zügig ein spielfähiges Setup zu erhalten, habe ich eine separate Bodenplatte aus MDF angefertigt, auf die eine Fichtenholzleiste aufgeschraubt ist.
Diese dient zur Stabilisierung der Bodenplatte in Querrichtung, Gleichzeitig stützt sie das II. Manual, dass sich sonst schon bei mäßig kräftigem Anschlag doch merklich durchbiegen lässt.

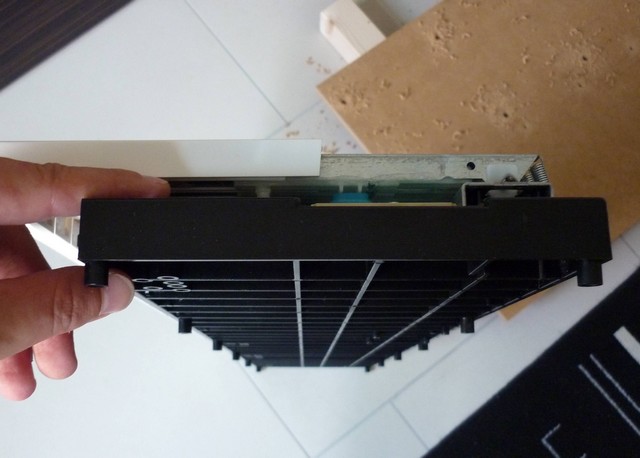

Die Bohrlöcher nehmen die Standfüßchen des Klaviaturrahmens auf.
Die auf den Bildern gezeigten Aussparungen sind notwendig, um die Anschlusskabel unter der Versteifung und unter dem Klaviaturrahmen nach hinten herausführen zu können.

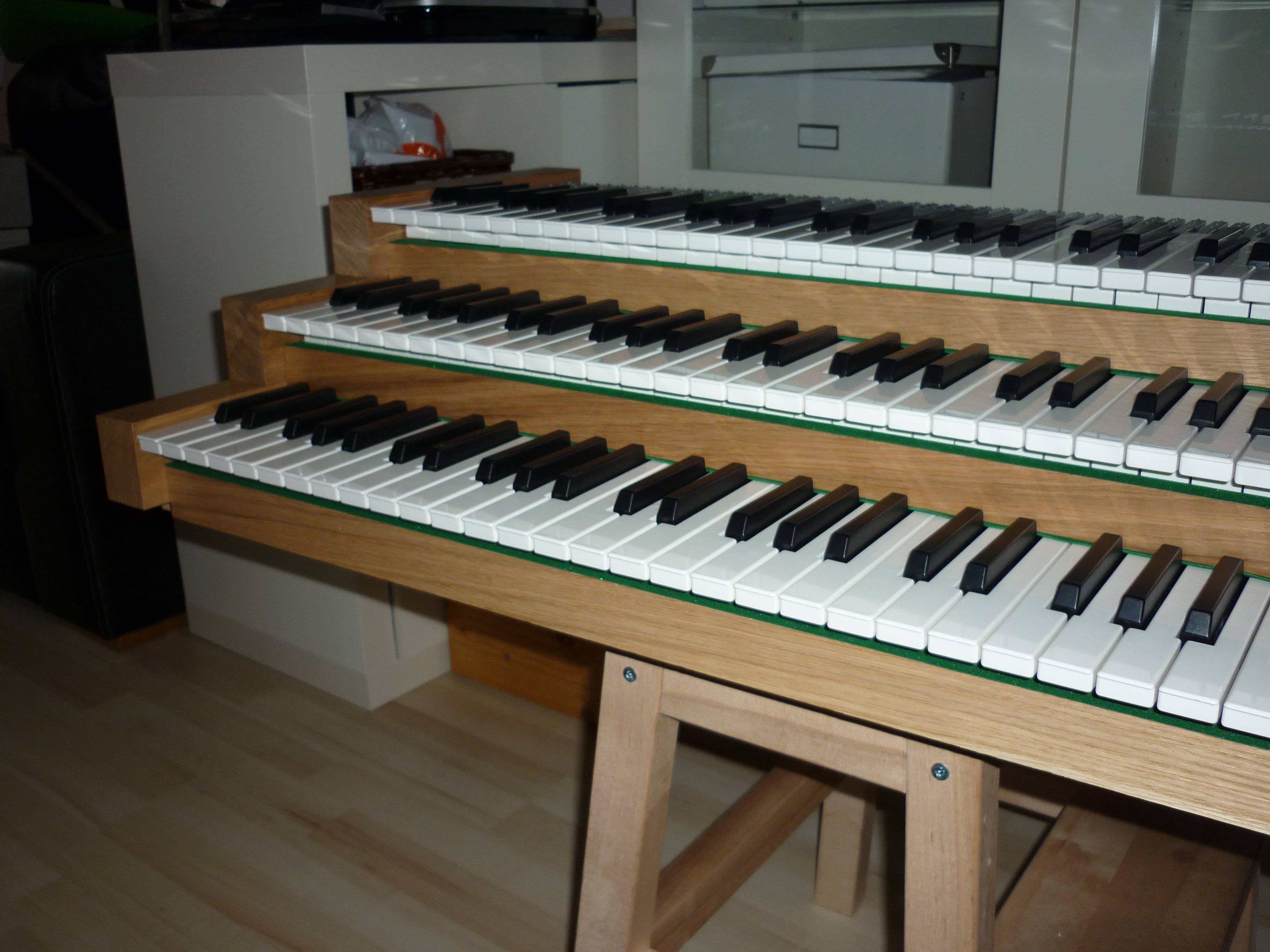

Der Zusammbau erfolgte zunächst "trocken", d.h. ohne Anschluss der Elektronik:
Die Klaviaturen sind mit jeweils vier Schrauben von unten an den Klaviaturbacken befestigt.
Für die Aufnahme der Rahmen wurde mit dem Multimaster eine Aussparung von 22mm (im Mittelteil 18mm) Höhe, 30mm Breite und 175mm Länge eingebracht.
Abschließen habe ich die Ober- und Unterkanten der Vorsatzleisten noch mit grünem Filztuch belegt, wobei an den Unterkanten ein Überstand bis zum Beginn der Halbtontasten vorgesehen ist, an denen der Stoff umgeschlagen wurde.
Soweit der aktuelle Stand. Ich muss noch betonen: ICH HABE KEINE AHNUNG VOM ORGELBAU! Wenn das ein Profi sieht, bekommt er bestimmt graue Haare oder Anfälle. Über Verbesserungsvorschläge und Tipps würde ich mich also sehr freuen!
Der Anfang sieht ja vielversprechend aus!
Da möchte man kaum glauben, dass du vom Orgelbau keine Ahnung hast.
Freue mich schon auf die Fortsetzung deines Berichts. [smile]
Auf Orgelsuche.
Hallo,
alle Achtung, das sieht bis jetzt nach wirklich durchdachter und akurater Arbeit aus!
Ich würde nur das Pedal nicht selber bauen, es gibt so viele alte Pedale günstig zu erwerben, die man dann leicht aufarbeiten könnte. Aber jeder nach seiner Fasson. Der gleiche Holzton ist natürlich von hohen Vorteil.
Ich wollte diesen Sommer eigentlich auch einen HW Spieltisch bauen, nunja unerwartet hohe Urlaubs und Zahnbehandlsungskosten sowie meine Bachelorarbeit in Theoretischer Quantenmechanik haben das zerzögert.
Für die Registerbedienung werde ich 2 Touchscreens nutzen, du auch?
Mir schwebt so etwas vor:
ich wollte es auch zwecks Umzugsfähigkeit so bauen, dass man den Teil mit den Manualen recht leicht vom Unterbau abtrennen kann. Als Bodenplatte habe ich mir aufgrund der hohen Verwindungssteifigkeit die Verwendung einer Multiplexplatte empfehlen lassen.
ich würde dir also auch empfehen den Spieltisch wenn möglich so zu bauen, dass er ohne größeres Forschungsprojekt am besten in 2 Teile zerlegt werden kann. Veränderungen im Leben gibts zum Glück immer.
Weiterhin viel Erfolg dabei wünscht,
Johan
Ein Händler wird dir deine Vivace 90 wohl nur dann zurücknehmen, wenn du etwas Neues bei ihm kaufst. So gesehen, wäre eher ein Privatverkauf anzudenken...
Bei http://www.sakralorgelwelt.de gibt es vergleichsweise günstige Hauptwerkspieltische unter dem Namen "Consolo". Verglichen mit den mutmaßlichen Kosten eines Selbstbauprojekts könnten diese eine Alternative für dich sein. Der kleinere der beiden dreimanualigen Consolo-Spieltische kostet zum Straßenpreis EUR 6.550,-. Nicht wenig, wenn man bedenkt, dass man um das Geld schon eine vollwertige Digitalorgel bekommen kann. In Relation zu einem selbstgetischlerten Spieltisch aber möglicherweise schon wieder günstig (bedenke, was allein schon die Klaviaturen kosten würden).
Letztlich ist alles eine Frage des Budgets... [wink]
Auf Orgelsuche.
Hallo, Gemshorn!
Vielen Dank für die schnelle und hilfreiche Antwort, samt Link zu Herrn Voitz [wink]
Ich haber mir die Spieltische von Consolo angeschaut … aber sie gefallen mir optisch einfach nicht wirklich.
Wenn denn Registerwippen oder -züge überhaupt notwendig sind, dann lieber Züge.
Den Spieltisch aus dem Selbstbauprojekt am Anfang dieses Forums finde ich wunderschön … so würde ich mir das vorstellen (wenn auch in einer anderen Farbe).
Also werde ich weiterschwelgen und weiterschauen [wink]
Zitat von Erik
Und hier gibt es weitere Fotos:
http://www.pcorgan.com/Fotos2.html
Die Seite fasziniert mich jedesmal aufs Neue; man möchte nicht glauben, was es alles gibt - an Schönem und Potthässlichem.
